(一)人工投料口

　　材质304不锈钢，气动弹簧门，含除尘接口。

　　(二)尿素对辊粉碎机

　　接触物料部分304不锈钢，粉碎能力1-2吨/小时，粉碎目数20-60目，电机功率11kw.

　　(三)原料备料仓

　　材质304不锈钢，容积1.2m³，壁厚2mm，四加加强处理，内衬防粘料板，四面含振动装置

　　(四)混合系统

　　卧式双螺带搅拌机组成：包括电机及斜齿轮减速机、混合机上盖、混合机筒体、双螺带搅拌机构、卸料机构、混合机出料口。

　　1.物料投入混合机，总控系统自动控制混合、卸料、开关料门动作，混合时间、卸料时间的长短均可数字设定，支持在线修改功能，确保混合均匀。

　　2.混合机全容积1m³，有效容积0.7m³，根据物料比重不同，每次混合500Kg左右。

　　3. 双螺带搅拌机构，设计独特，物料左右上下三维复合运动，可快速搅拌均匀。

　　(1)混合均匀度高，可使配比大的物料均匀混合。

　　(2)混合速度快、效率高、装载系数大，轴密封采用盘根加气密，密封效果更好。

　　(3)卸料机构设计为气动开、关料门。

　　(4)混合机出料口通过出料接口与包装机料仓进料口软连接，为防潮封闭设计。

　　(5)所有接触物料部分均为304不锈钢。

　　(五)过渡料仓

　　将混合好的物料卸入1.2m³过渡仓内。中转料仓包括：料仓体、料仓上盖、仓壁四面振动装置。

　　1、料仓容积1.2m³，材质304不锈钢、2mm壁厚。

　　2、料仓与混合机出料口采用定制软连接，为防潮封闭设计。

　　3、侧壁强制下料装置，对于粘附在侧壁上的物料，强制振动下料。

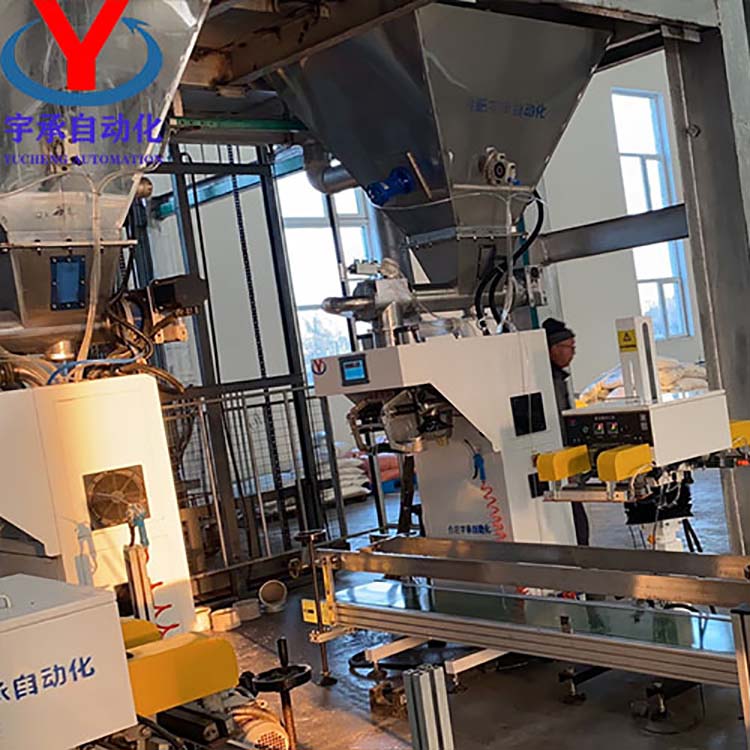

　　(六) YC-DWLL-5-25型定量包装机

　　(1包装秤接触物料部分材质均为304不锈钢材料，包含自动供料装置、电子称重装置、气动夹袋装置，秤体支架碳钢喷塑。

　　(2电子称重装置，称重传感器检测，数字设定与显示重量，计量速度快，精度高。

　　(3气动夹袋装置，人工套袋，气动夹袋，自动落袋，夹袋口可上下升降，同时配有内外除尘功能。

　　(4有故障自检测功能，可自动检测快加、慢加、称重、稳定、夹袋、卸料、落袋每个动作的状态。

　　(5 螺杆供料系统工作时， 供料电机带动螺杆转动进行供料，快、慢两级加料。

　　(6主电机选用高精度伺服电机，同时螺旋前端含双格栅及气动封门装置，便于更好控制速度、精度的匹配。

　　(七)输送机

　　⑴ 长度3.5m, 输送带耐磨耐腐蚀。

　　⑵ 机械无级变速，主体设计采用铝型材结构、护栏为铝型材，牢固厚实。

　　⑶ 连续托辊式结构，输送带下面不会积料，不会打滑，便于清理。

　　(八)复合膜热封口机

　　复合膜袋的热封口，封口温度、封口时间、封口高度均可调、支架底座为碳钢喷塑。

　　(九)缝包装置

　　支架碳钢喷塑，带独立电控箱，包括胶带输送机、自动缝包装置的电源开关、电机短路与过载保护，自动剪线。

　　(十)除尘设备

　　柜体碳钢喷塑，粉尘通过各吸尘口吸入，再通过管道汇流后进入布袋除尘器的仓内，除尘器内的布袋可更换和清理，(除尘管道客户自备)。

　　(十一)总控制系统

　　控制系统核心部件采用******的可编程逻辑控制器，配有人性化的人机操作界面。人工投入原料后，无需再干预，系统自动循环执行，实现备料仓物料自动卸料、成品仓的自动补料，混合机自动计时，混合机自动卸料。同时，系统根据料仓料位的监测信号反馈，自动判别料仓和混合机物料存储状态，实现用户对产线的实时监测。

　　技术规格

　　1.包装物料：粉剂水溶肥

　　2.包装规格：5-25Kg / 袋

　　3.包装能力：5kg≧1吨/小时 10kg≧2吨/小时 20kg≧3.5吨/小时

　　4.计量精度：±0.5%

　　5.电源：AC380V，50Hz
